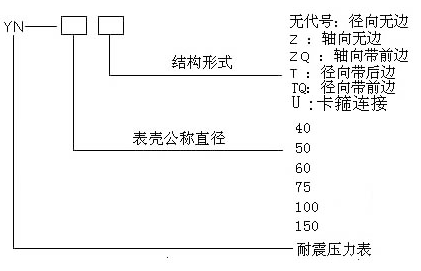

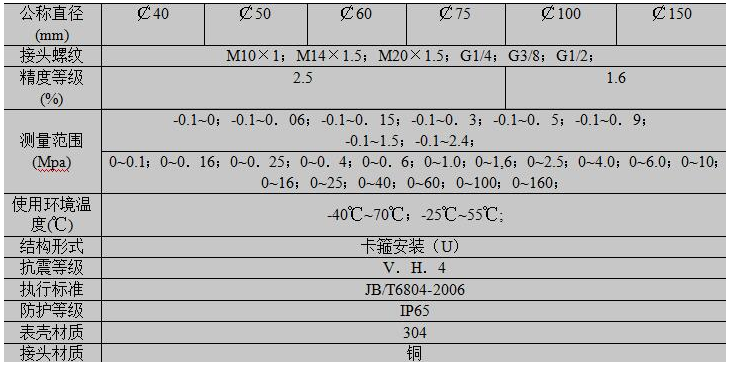

轴向U型卡子耐震压力表量程广,品种型号多,特性优良,螺纹规格齐全。轴向U型卡子耐震压力表的选型及性能(量程、精度等级、规格、安装方式及外形尺寸)详细介绍如下。

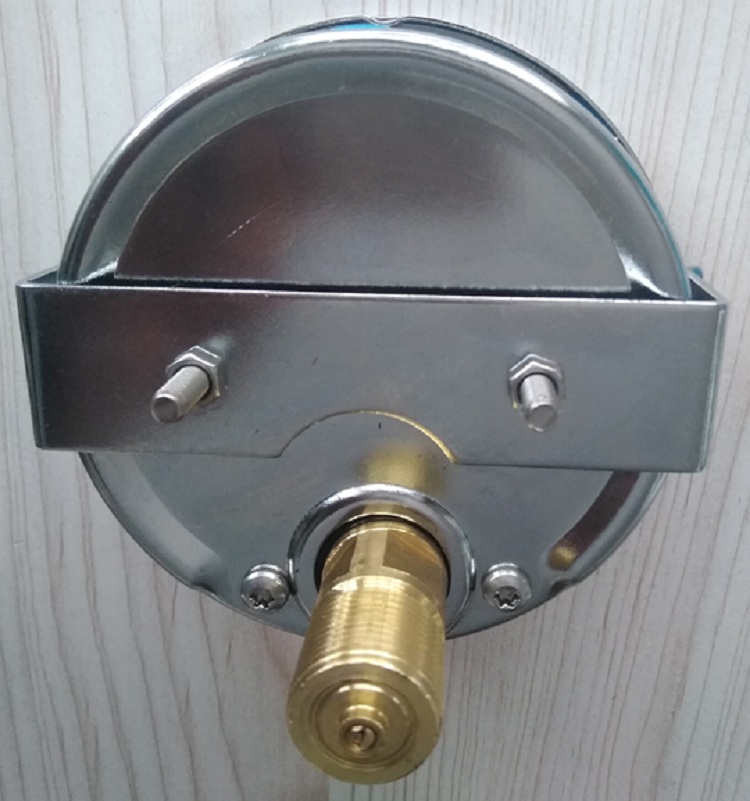

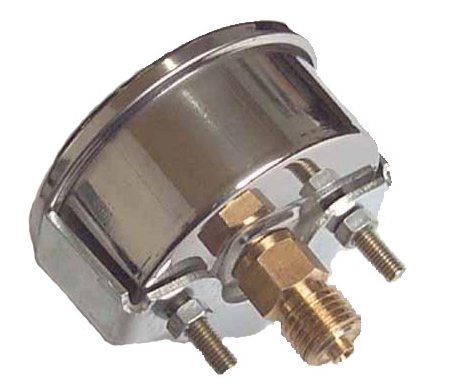

轴向U型卡子耐震压力表利用自带卡子安装在控制设备面板上,安装方便简单。适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷,仪表指示稳定清晰稳定。广泛应用于机械、石油、制药机械、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力及真空。
接液部件及外壳材质:
零件名称 | 材料名称 |
接头 | HPB59-1; |
弹簧管 | 磷青 |
外壳 | 电镀铁壳;1CR18NI9 |

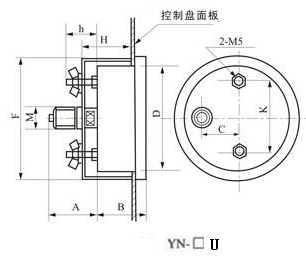

安装尺寸:
型号 | 外形尺寸 mm | ||||||||
A | B | C | D | K | F | H | h | M | |
YN-50U | 29 | 24 | 0 | 50 | 35 | 55 | 32 | 20 | G1/4 |
YN-60U | 30 | 32 | 0 | 60 | 46 | 67 | 36 | 20 | 14X1.5 |
YN-75U | 24 | 30 | 10 | 75 | 62 | 82 | 35 | 25 | G3/8 |
YN-100U | 43 | 45 | 34 | 100 | 69 | 109 | 44 | 38 | 20X1.5 |
YN-150U | 51 | 47 | 55 | 150 | 107 | 160 | 45 | 40 | 20X1.5 |
注:连接螺纹可按要求订货 |
使用与维护:
⑴仪表必须垂直:安装时应使用扳手旋紧,不应强扭表壳;运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃(-40℃~70℃)。
⑶使用工作环境振动等级:V.H.4。
⑷使用中因环境温度过高,仪表指示值不回零位或出现示值超差,可将表壳上部密封橡胶塞剪开,使仪表内腔与大气相通即可。
⑸仪表使用范围,应在上限的1/3~2/3之间。
⑹在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。
⑺仪表应经常进行检定(至少每六个月一次 )
⑻需用测量腐蚀性介质的仪表,在订货时应注明要求条件。
